1. Въведение в продуктите

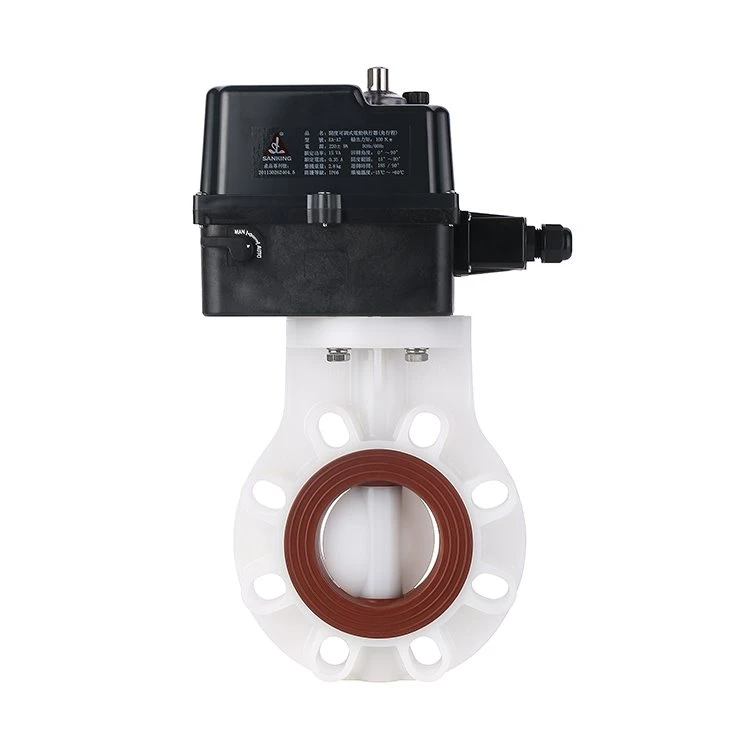

Електрически задвижваните PVDF бътерфлай вентили са идеални за автоматично включване/изключване на потока в система за обработка на течности. Има функции като индикатор за позиция, визуална индикация на място, ръчна работа. Прави лесно свързване и осигурява надеждна услуга. Той позволява дистанционна работа, не само спестявайки труд, правейки фабриките по-безопасни, но и гарантирайки качеството на продукта. Поради характеристиките на PVDF материала и пластмасовата обвивка с електрически задвижващ механизъм IP66, този продукт има уникални предимства при транспортиране на чиста вода и ултра чиста вода, така че този сериен продукт е широко признат в полупроводниковата индустрия.
Размерът се предлага от 1/2" до 8". ANSI/DIN/JIS са интегрирани на вентила. Освен PPH, ние също така предлагаме PVC, CPVC & PPH.
2. Основни характеристики
а. Електрически задвижващ механизъм: Входно напрежение AC220V или DC24V е стандартен продукт, наличен както винаги. 110V може да се поръча по заявка. Предлагат се интелигентен тип и тип включване/изключване.
b. Бътерфлай клапа - без течове и надеждна, запазена платформа за монтаж ISO 5211, съвместима с повечето стандартизирани електрически задвижки
° С. Дълъг експлоатационен живот – Изработен от нано формован материал с UV, устойчивост на атмосферни влияния.
д. Удобен за тесни места за инсталиране - Компактен размер, Леко тегло
д. Удобен за тежката работна зона - Пълна пластмаса (Откритата повърхност)
f. Ясна индикация за статус – Методът на окабеляване е L/N/N, има 3 сигнални обратни връзки за отворено положение/затворено положение/аларма за повреда
ж. По-ниска консумация
ч. Работно налягане- PN10
i. CE сертификат
й. IP66
3. Параметър
S/N | Материал | Размер | Работна температура © | |||||||
DN (MM) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
Размер (инчове) | 1-1/2" | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | ||
DIN | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 55 градуса |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 95 градуса | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 95 градуса | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 градус - 150 градус | |
ANSI | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 55 градуса |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 95 градуса | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 95 градуса | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 градус - 150 градус | |
JIS | PVC-U | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 55 градуса |
PVC-C | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 95 градуса | |
PPH | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | 5 градуса - 95 градуса | |
PVDF | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | ֍ | - 20 градус - 150 градус | |
Работен въртящ момент (NM) | 12.00 | 15.00 | 18.00 | 20.00 | 30.00 | 42.00 | 48.00 | 80.00 | ∕ | |
Работно налягане (psi) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | ||
Забележка: ֍ означава стандартните продукти @ означава при поискване, ако има изисквания, моля, проверете отново с екипа на Sanking. N/A означава не е наличен | ||||||||||
4. Параметър на електрическия задвижващ механизъм
Тип електрически задвижващ механизъм | Съвместим размер на вентила | Номинална мощност | Номинален ток（A） | Време за работа（S） | Изходен въртящ момент（kgf.cm） | |||||
AC110V | AC220V | DC/AC24V | AC | DC | AC110V | AC220V | DC/AC24V | |||
EA-A6 | 1/2"-2-1/2" | 8W | 0.4 | 0.25 | 0.5 | 11 | 11 | 357.1 | 357.1 | 357.1 |
EA-A7 | 3"-4" | 15W | 0.6 | 0.35 | 1 | 18 | 18 | 1020.4 | 1020.4 | 1020.4 |
Забележка: Изходният ток на сигналния проводник е 1,6 A, максималният ток е 3,2 A
5. Размер (Единица: mm)
РАЗМЕР | C1 | C2 | H | H1 | H2 | D | D1 | M1 | M2 | d1 | d2 | S | W | P | n-φe | ||
JIS | DIN/ | ||||||||||||||||
1-1/2" | (40) | 98.0 | 110.0 | 269.9 | 65.4 | 114.0 | 148.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 34.0 | 180.0 | 4-19 | |
2" | (50) | 120.0 | 125.0 | 287.5 | 73.0 | 124.0 | 162.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 44.0 | 180.0 | 4-19 | |
2-1/2" | (65) | 140.0 | 145.0 | 367.2 | 81.2 | 129.0 | 179.0 | 105.0 | 70.0 | 50.0 | 8.5 | 6.5 | 13.9 | 46.0 | 180.0 | 4-19 | |
3" | (80) | 150.0 | 160.0 | 392.0 | 90.0 | 145.0 | 195.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 57.0 | 212.0 | 8-19 | |
4" | (100) | 175.0 | 190.5 | 429.5 | 112.5 | 160.0 | 225.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 13.9 | 60.0 | 212.0 | 8-19 | |
5" | (125) | 210.0 | 216.0 | 425.5 | 119.5 | 175.0 | 255.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 66.0 | 305.0 | 8-23 | |
6" | (150) | 240.0 | 241.0 | 452.5 | 131.5 | 190.0 | 280.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 16.9 | 72.0 | 305.0 | 8-23 | |
8" | (200) | 290.0 | 298.0 | 514.3 | 163.8 | 219.5 | 340.0 | 120.0 | 102.0 | 70.0 | 10.5 | 8.5 | 21.9 | 82.0 | 305.0 | 12-23 | 8-23 |
6. Приложение
Електрически задвижваната pvdf дроселна клапа се използва широко в тръбопроводи за въглищна химия, нефтохимическа промишленост, каучук, хартия, фармацевтични и други тръбопроводи като устройства за разделяне и сливане или превключване на посоката на потока.
7. Нашето предимство
а. Услуга преди продажба: ще обясни всички подробности за продуктите, услугата, процеса на клиентите и ще им помогне да направят поръчки.
b. Услуга за производство: ще актуализира целия процес на производство на клиентите и ще комуникира с клиентите навреме, ако има някакви извънредни ситуации.
° С. След производство: ние ще организираме най-подходящата доставка за клиентите (експресна, въздушна доставка, морска доставка, всичко по желание на клиента).
д. След доставка: ние ще дадем обратна връзка на клиентите навреме за качествена обратна връзка, ситуации на продажба и ще им предложим някои добри съвети.
8. Опаковка и доставка
Обикновено стоките са опаковани с вътрешна кутия в главна картонена кутия. При нужда се предлага палет.
Транспортира се с DHL, UPS, FedEx, TNT, по въздух, по море при вашите ефективни опции.
